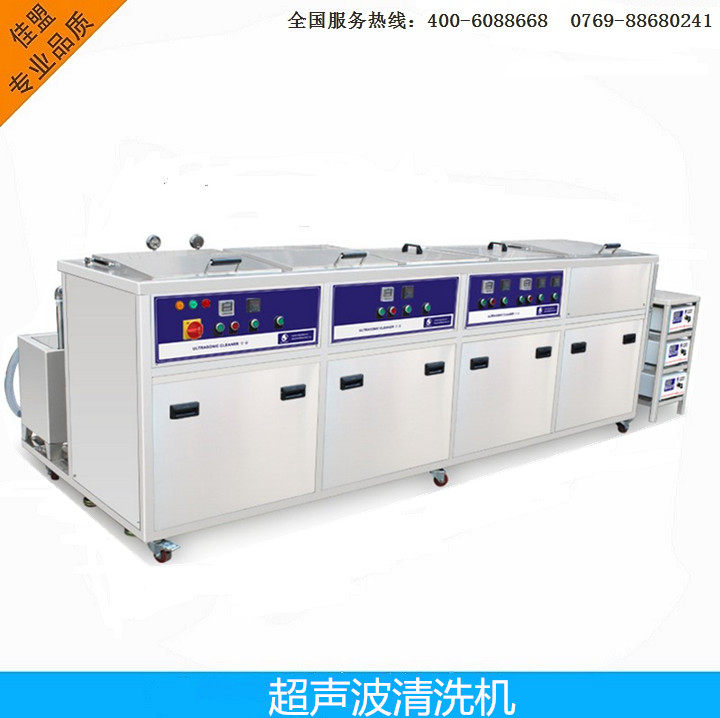

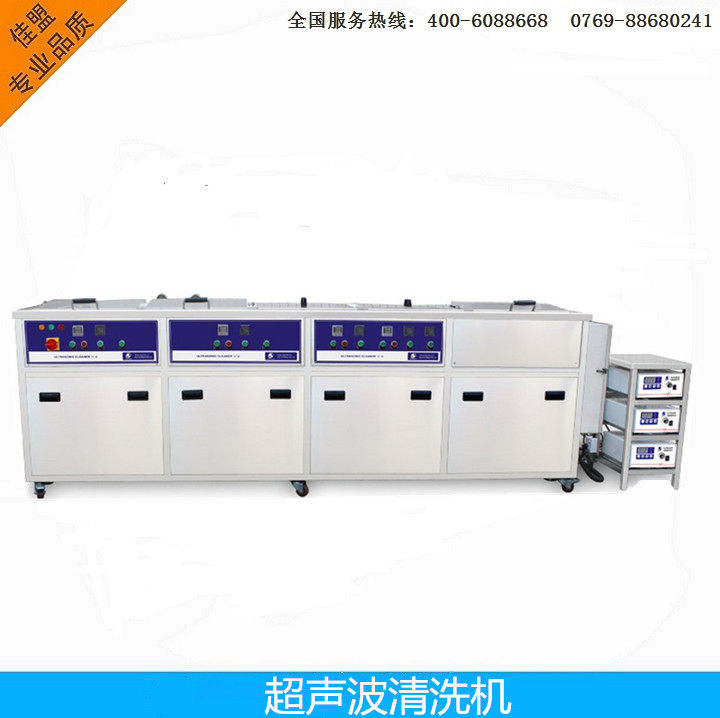

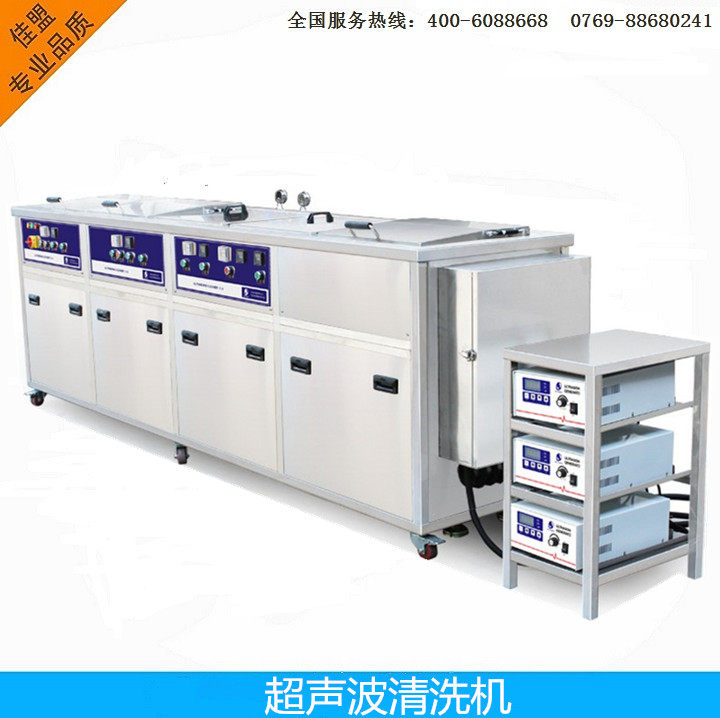

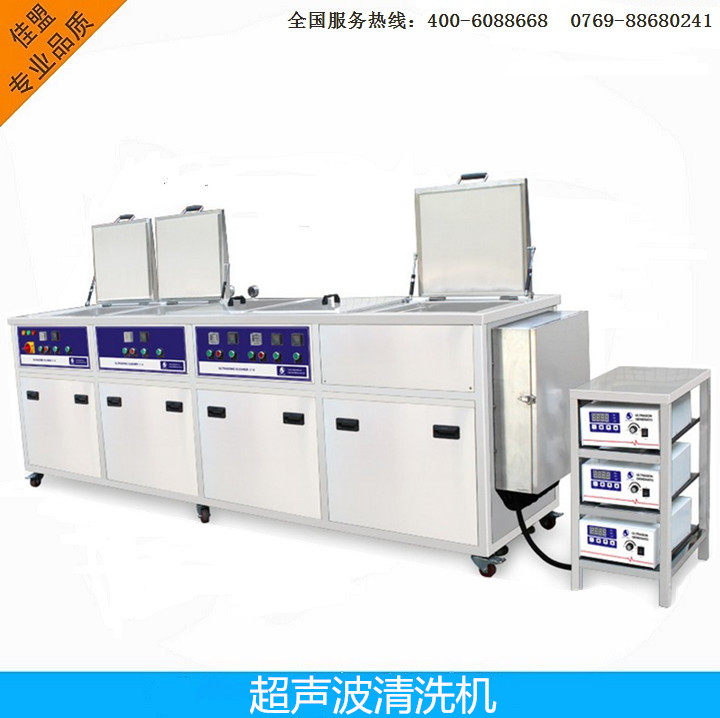

工业款超声波清洗机JM-4C工业除油除锈 超声波清洗干燥设备
作者:http://www.zsjiameng.cn 日期:2016-12-21 浏览:69

⒈ 第一槽(超声波粗洗槽)

(1)  清洗方式: 超声波粗洗。

      (2)  清 洗 液: DI水+清洗液。

      (3)  内槽尺寸: 长L600mm×宽W400mm×H300mm(有效水位)。

      (4)  内槽材质: 韩国不锈钢#SUS304L    T=2mm。

      (5)  加    热: 不锈钢加热板 1.5KW×6。

      (6)  温度管理: 日本“OMRON”液晶可调式温控器。

      (7)  保    温: 10mm保温棉,外加金属膜银色膜。

      (8)  超 声 波:

           A  原装韩国“LISAN”振子,数量24只,多周波发振方式,1200W

               28KHz前后两边对振式(加装震板电硬铬处理)。超声波发生器电源为AC220V

50Hz。(满额定功率50W/只,40W/只工作状态,使用寿命更长。)

            B  超声波发生器为2C控制它激振荡方式,可自动追尾。

            C  超声波发生器功率可调,范围40 %- 100%,即480-1200W可调。

            D  超声波发生器附过载保护,功率元件温度过高自动保护。

            E  超声波发生器配FM调制方式,清洗均匀无死角。

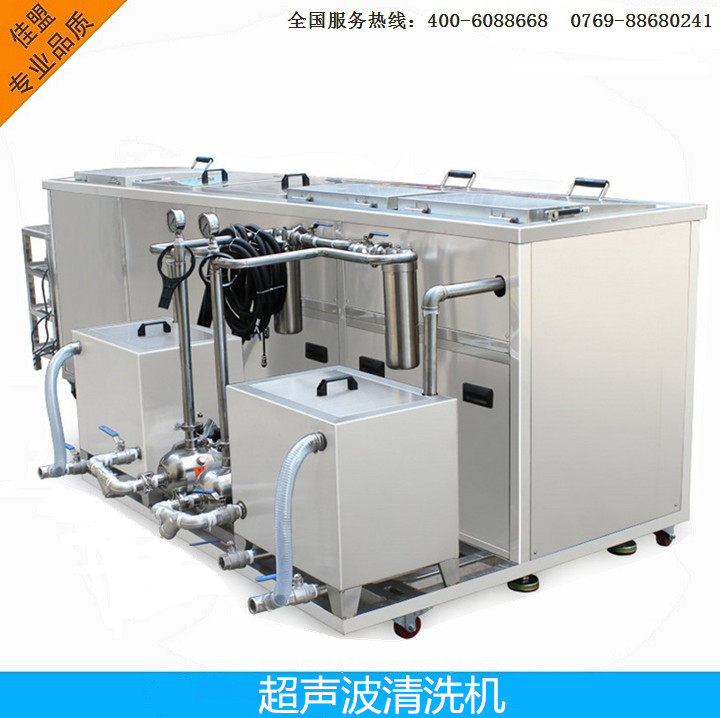

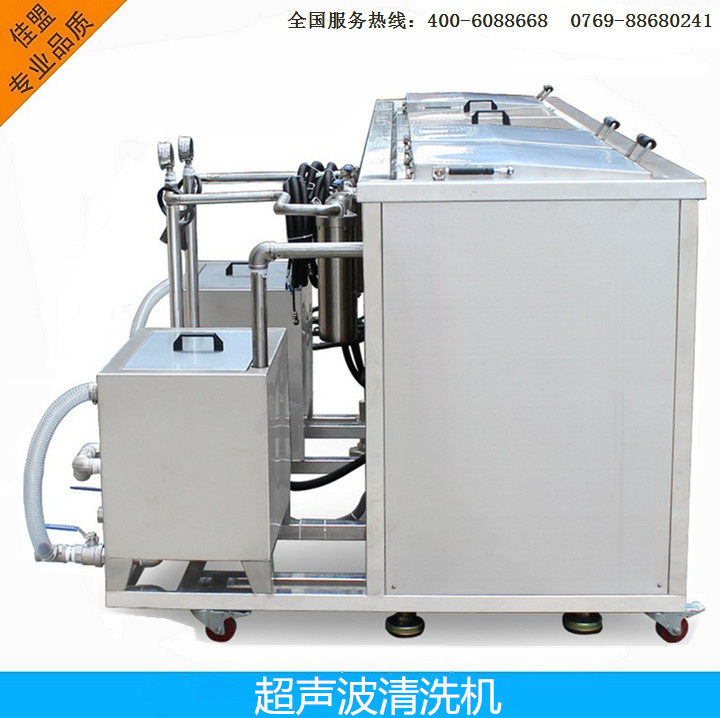

      (9)  过滤系统: 意大利0.5HP不锈钢水泵+10〞316L不锈钢过滤器+不锈钢压力表。

      (10) 保护装置: 安装美国不锈钢水位保护器。

      (11) 溢 流 水: 四边溢流到油水分离器经过滤流回主槽。

      (12) 进    水: 前边安装Ф6/8〞 不锈钢波制装置。

      (13) 排    水: 底部安装Ф1〞 不锈钢波制接总排水。



2. 第二槽(超声波精洗槽)

(1)  清洗方式: 超声波粗洗。

      (2)  清 洗 液: DI水+清洗液。

      (3)  内槽尺寸: 长L600mm×宽W400mm×H300mm(有效水位)。

      (4)  内槽材质: 韩国不锈钢#SUS304L    T=2mm。

      (5)  加    热: 不锈钢加热板 1.5KW×6。

      (6)  温度管理: 日本“OMRON”液晶可调式温控器。

      (7)  保    温: 10mm保温棉,外加金属膜银色膜。

      (8)  超 声 波:

            A  原装韩国“LISAN”振子,数量36只,多周波发振方式,1200W

               28KHz前后两边对振式(加装震板电硬铬处理)。超声波发生器电源为AC220V

50Hz。(满额定功率50W/只,40W/只工作状态,使用寿命更长。)

            B  超声波发生器为2C控制它激振荡方式,可自动追尾。

            C  超声波发生器功率可调,范围40 %- 100%,即480W- 1200W可调。

            D  超声波发生器附过载保护,功率元件温度过高自动保护。

            E  超声波发生器配FM调制方式,清洗均匀无死角。

      (9)  过滤系统: 意大利0.5HP不锈钢水泵+10〞316L不锈钢过滤器+不锈钢压力表。

      (10) 保护装置: 安装美国不锈钢水位保护器。

      (11) 溢 流 水: 四边溢流到油水分离器经过滤流回主槽。

      (12) 进    水: 前边安装Ф6/8〞 不锈钢波制装置。

      (13) 排    水: 底部安装Ф1〞 不锈钢波制接总排水。



3. 第三槽 (喷淋/浸泡漂洗)

(1)  清洗方式: 高压水喷淋

 (2)  清 洗 液: DI水

 (3)  内槽尺寸: 长L600mm×宽W400mm×H300mm(有效水位)。

 (4)  内槽材质: 日本不锈钢#SUS304L    T=2mm。

 (5)  控制系统: 自动控制,加装两层扇型喷淋嘴。

(6)  循环系统: 配置南方0.5HP不锈钢水泵。

 (7)  进    水: 前边安装Ф6/8不锈钢波制装置。

  (8)  排    水: 底部安装Ф1 不锈钢波制接总排水。



4.第四槽  (烘干)热风烘干

 (1)  内槽尺寸:长L600mm×宽W400mm×高H300mm。

 (2)  内槽材质: 缸体采用韩国不锈钢#SUS304L T=2mm.

(3)  加热功率: 3000W。

(4)  干燥槽工作温度: 80-300度。

(5)  保温材料: 热风干燥槽外缸包20mm厚高密度纤维保温棉(锡纸外层)。

(6)  鼓风机:   1 HP 运风机。

(7)  鼓风量:   20立方米/每分钟。

(8)  温度控制: 数显控制一套。

(9)  温度感应 : PT-100。

(10) 不锈钢槽盖: SUS 304不锈钢, 附隔热功能。

(11)保护装置:热风干燥槽设有过热及电流过载保护,当热风干燥槽內温度高于设定温度时有关指示灯会作出提示并断开发热线电源。电流过载保护则当热鼓风机电流高于正常时,电流过载保护制启动断开鼓风机电源。





五、电气控制:

    1.人机界面(触摸屏)

        原装“台达”5.6英寸彩屏(控制全机清洗时间、加热温度和参数调节)。

    2.控制系统:

由日本“PANASONIC”PLC可编程控制器,所有感应开关、限位开关采用美国“HLW”。

     3.控制柜面板装有运行、启动操作按钮开关。

4.控制柜内装有设备功能所需的电器控制元件。

     5.通向柜外的配线全部采用接线柱接线。

     (1)接头曝露部分装有触电安全罩。

     (2)原装“Schneider”接触器。

     (3)原装“OMORN”继电器。

     (4)安装80AMP原装西德进口空气带漏电开关。

     6.配线:

     (1)由控制柜向设备外部进行二次配线。

     (2)外部配线使用桥架、金属管道、导线、保护管。

     (3)有外部配线均采用中间接线盒过渡到控制点。
